ダイアフラム式コンプレッサー（モーター駆動式）
コンパクトサイズ、プランジャは回転しません。
[特徴]
2枚のステンレスダイアフラムにより圧縮ガスへのコンタミはゼロ。
接ガス部の材質：SUS316
ダイアフラムの採用によりガスのリークは全くありません。
CH3ガス、H2ガスの圧縮に最適です。(防爆仕様有り)
油圧により作動し、油圧回路は安全弁付き。
運転音はとても静かです。
サクションポートにはフィルター(9209000)の取付を勧めます。
ご要望により付帯設備込みのユニットにして製造設備の官前検査を受験して納入することもできます。
| 型式 | モーター | 重量 |
|---|---|---|
| 単段式 | 2.2KW,200V,60/50Hz | 110kg |
| 2段式 | 3.7kW,200V,60/50Hz | 170kg |
仕様
| 最高出口圧力 | 段数 | 入口圧力 | 水素仕様 | 標準仕様 | |
|---|---|---|---|---|---|
| bar | － | bar(min.) | bar(max.) | 型番 | 型番 |
| 1000 | 1 | 25 | 190 | 6191500 | 6091500 |
| 1000 | 2 | 25 | 190 | 6191800 | 6091800 |
| 3500 | 1 | 50 | 190 | 6191600 | 6091600 |
| 3500 | 2 | 25 | 100 | 6191700 | 6091700 |

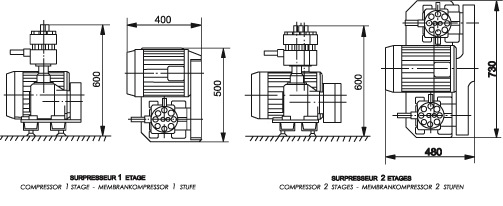

外径図
