誰でも簡単、すぐに使える新しい４つの特徴を備えた高圧反応容器ユニット

東洋高圧製のオートクレーブは研究室で使う反応容器として迅速、シンプル、そして経済的に導入できます。
それぞれのオートクレーブはすぐに使用可能できるセットになっており、オートクレーブ、支持架台、磁力式誘導攪拌機、攪拌機駆動用モーター、コントローラー、ヒーター、バルブ、安全弁、圧力計、により構成されています。その他オートクレーブ容器単体、撹拌機単体、特殊材による製造など様々な事に対応しています。
使い方として電源を差し込み、配線、ガス配管、冷却水の接続をして頂くだけですぐに使えます。
（第一種圧力容器（小型圧力容器を含む）、高圧ガス特定設備については別途届が必要です。）

• 装置はコンパクトで容器は軽く作られています。
• ドラフト内、排気ダクトの下に簡単に設置できます。
• 新型オートクレーブユニットには自動の昇降装置が組み込まれています。
• すべてのプロセス配管はフタフランジに接続されているのでオートクレーブの開放時に配管を外す必要はありません。

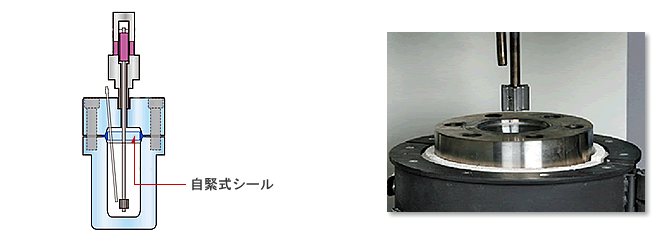

• 自緊式のメタル製シーリング、またはOリングシールで使うことができ、両方とも漏れゼロの確実なシールが得られます。
• ボルト締めのデザインにより容器の間口内径と内部内径が同じです。
• オートクレーブの内面は研磨されているので攪拌とその洗浄が効果的に行えます。
• 磁力式誘導撹拌機により漏れゼロ、コンタミフリーの攪拌、混合が実現されました。

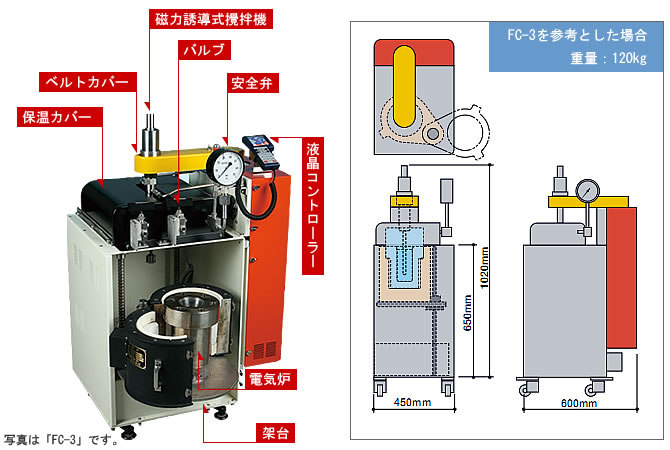

「オートクレーブユニット」は、容器から電気炉、制御部、操作部まで、すべてを一台に集 約し、すぐに使用可能なユニットになっています。
設置作業は、電源をつなぎ、ガス配管、冷却水を接続するだけ。操作が簡単なことと相 まって、すぐに使い始めることができます。

オートクレーブには、圧力計、プロセス入口/出口バルブ、安全弁、サーモウェルなど、す べてのプロセス配管がフタフランジに接続され、オートクレーブの開放時に配管を外 す必要がありません。

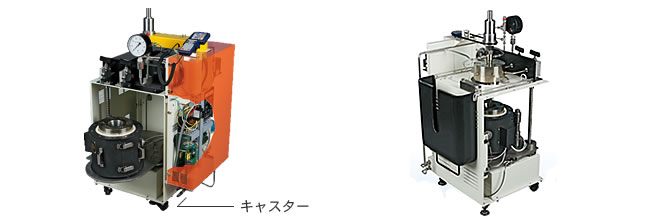

すべての機能がコンパクトな一台に集結し、設置スペースをとりません。またスラ イドカバーやスイング機構により作業スペースもコンパクト。キャスター付で移動 も自在なので、複数台のオートクレーブも最小限のスペースで導入できます。

低コストで多用途に使えるセットです！

• 標準の内容積は100mLから8Lとなっており、最高使用条件は340℃にてそれぞれ14MPa（LC）、41MPa（FC）となっています。
• 様々な標準アクセサリーにより、どのような用途にも使って頂けます。
• その使い方は、バッチ式または半流通式で、例えば、下記のようなものに使われています。
• アミノ酸合成／触媒還元／水添反応／脱水反応／有機合成／酸化反応／重合反応／縮合反応／その他

設置場所に適したパッケージを選ぶことができます！

オートクレーブユニットは完全なパッケージ装置として納入されます。3種類の架台により幅広いオートクレーブの内容積と 用途による要求を満足させました。

• すべての標準パッケージは以下の構成となっています。
• オートクレーブ本体
• ヒーター
• 磁力式誘導攪拌機
• 撹拌機用モーター
• サンプリングバルブ、プロセス入口バルブ、プロセス出口バルブ、 圧力計、安全弁、熱電対
• 架台

操作のしやすい機器の配置！

オートクレーブユニットには圧力計、プロセス入口バルブ、プロセス出口バルブ、 サンプリングバルブ、安全弁、更に、サーモウエルがフタフランジ上に操作し易いように設置されています。

磁力誘導式撹拌機（マグネットドライブ）

• すべてのオートクレーブユニットには磁力式誘導攪拌機が付いています。
• 磁力誘導式撹拌機は回転部にシールがないので漏れがゼロです。
• この新設計の撹拌機には最新のレア－アースメタルの磁石が“外磁”と“内磁”に使用されているので耐トルクが大きくなりました。
• 磁力誘導式撹拌機はその保守と洗浄が簡単です。その内径の変化部は滑らかでまたその内面にはネジ部がないのでコンタミが溜まるところが一切ありません。また、簡単に分解、洗浄をすることができ、全体を殺菌、消毒器の中に入れることもできます。
• 磁力誘導式撹拌機の最高使用回転数は1500rpmで、その耐トルクは1～100N・mですから高粘度、擬液性の流体の反応にも使用することができます。
• オプションでセンサーにより中のシャフトの回転を検出しデジタル回転計にその実回転数を表示することができます。

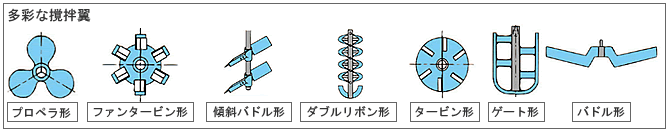

多彩なアクセサリー！

オートクレーブユニットは以下のようなアクセサリーを追加することにより様々な用途に使えます。

• 固体チャージングシステム
• 触媒追加デバイス
• 分散チューブ
• リフラックスコンデンサー
• フレキシブルチューブ
• クイックコネクター
• フラッシュバルブ
• サイトグラス
• グラスライナー
• テフロンライナー
• バッフル
• 触媒カゴ

標準構成からカスタム仕様まで「多用途設計」

• 標準内容積：100～8,000mL
• 最高使用圧力（340℃にて）：14MPa（低圧用LC）/41MPa（高圧用FC）
• オートクレーブ材質：SUS316またはハステロイC-276
  （オプション：ハステロイB-2、モネル、インコネル、チタン、 ジルコニウム、タ ン タ ル 等）
• バッチ式または半流通式で、下記のような用途に使われています。
  ⇒アミノ酸合成／触媒還元／水添反応／脱水反応／有機合成／酸化反応／重合反応／縮合反応／その他
• 第一種圧力容器（小型圧力容器含む）や高圧ガス特定設備などの認定にも別途対応しています。

FCシリーズ撹拌式オートクレーブ（最高使用圧力：41MPa、最高使用温度：340℃）

LCシリーズ撹拌式オートクレーブ（最高使用圧力：14MPa、最高使用温度：240℃）
